Steckfittings

Verarbeitungshinweise: Steckfittings für Mehrschichtverbundrohr PE-RT

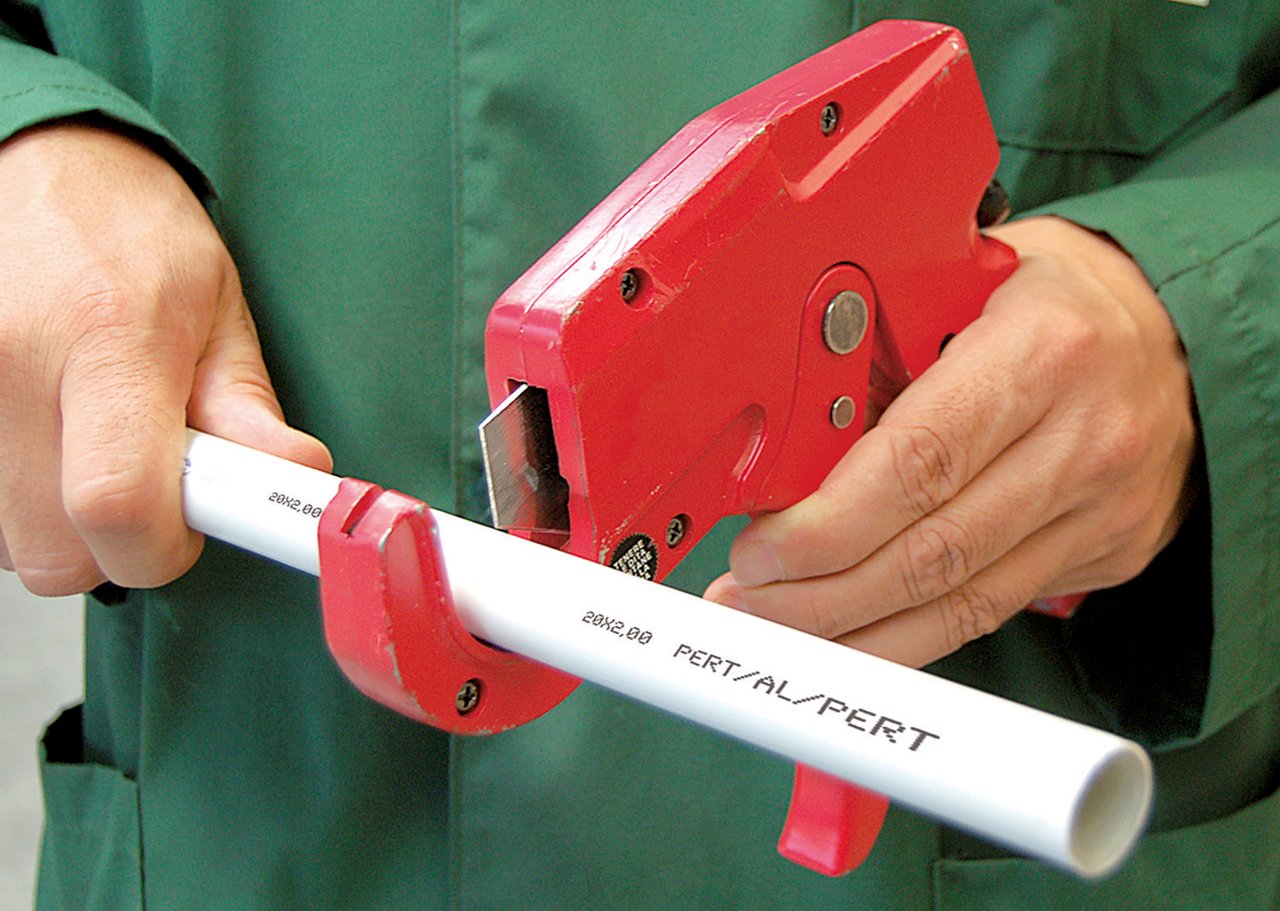

1. Ablängern des Rohres

Nach dem Abmessen mittels eines geeigneten Rohrabschneiders auf das erforderliche Maß schneiden.
Achtung: ein auf die Rohrlänge enkrechter Schnitt wird die Kalibrierung erleichtern.

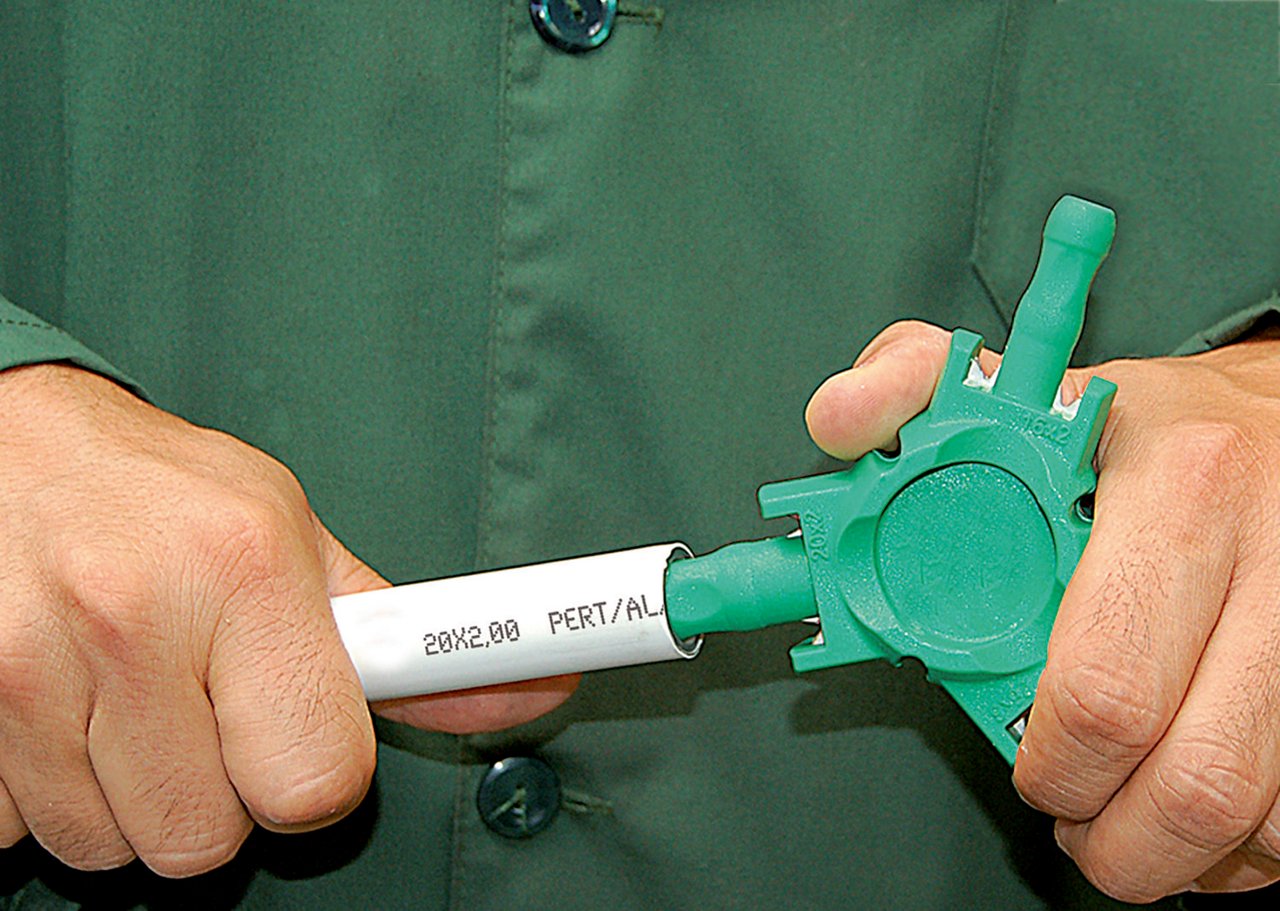

2. Rohr: Kalibrierung & Entgraten

Die Rohrenden sind nach dem Abschneiden zu kalibrieren und innen sorgfältig zu entgraten, um die Verbindung zu erleichtern und eine Beschädigung der Dichtringe beim Einführen des Fittings in das Rohr zu vermeiden.

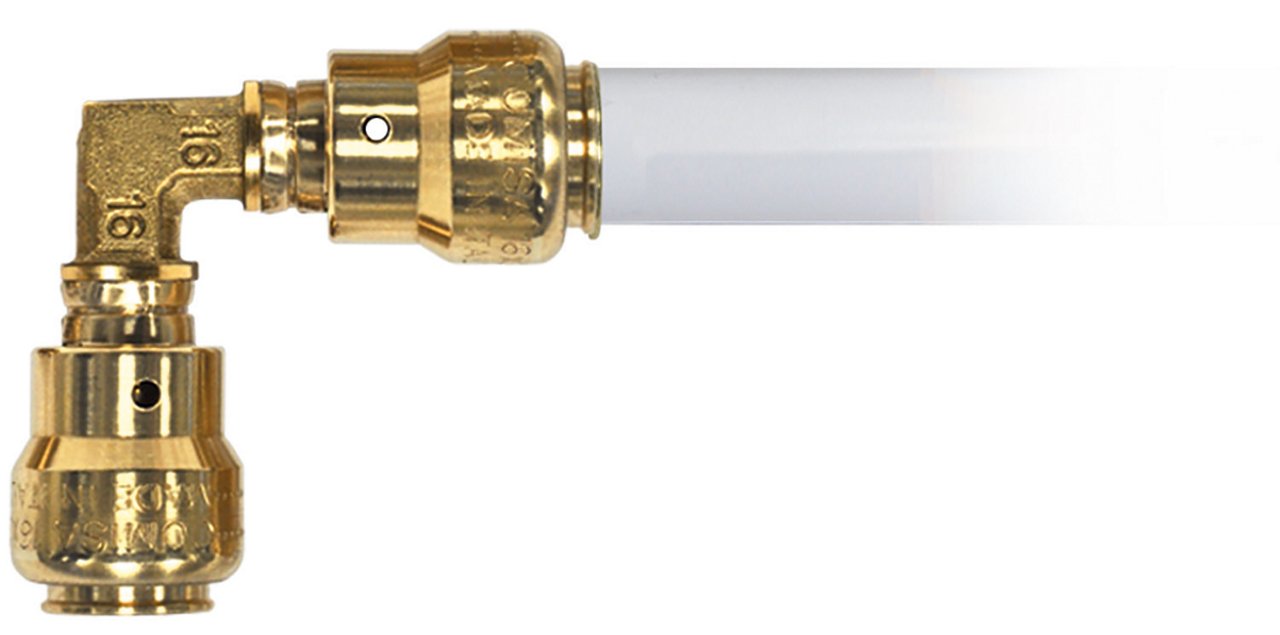

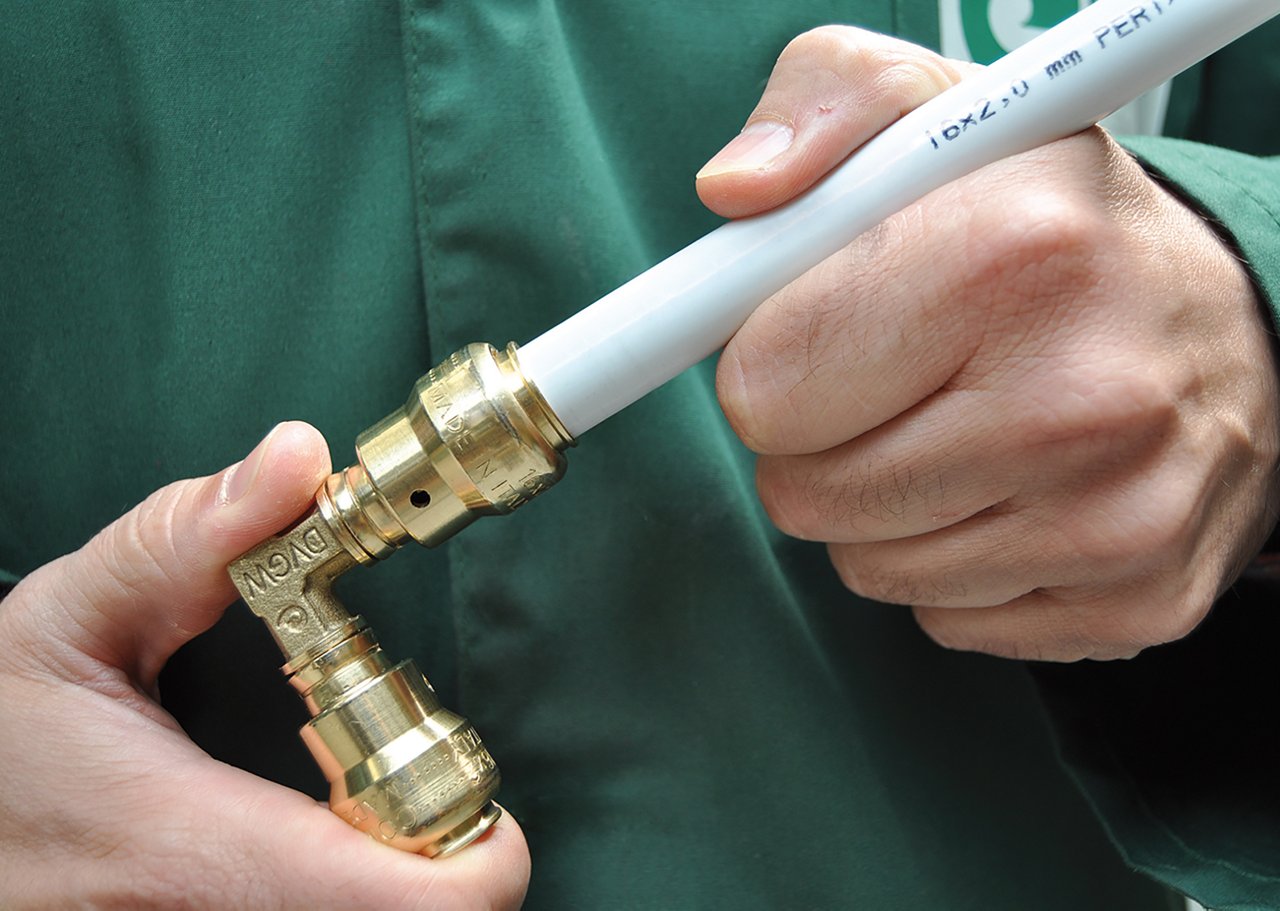

3. Montage

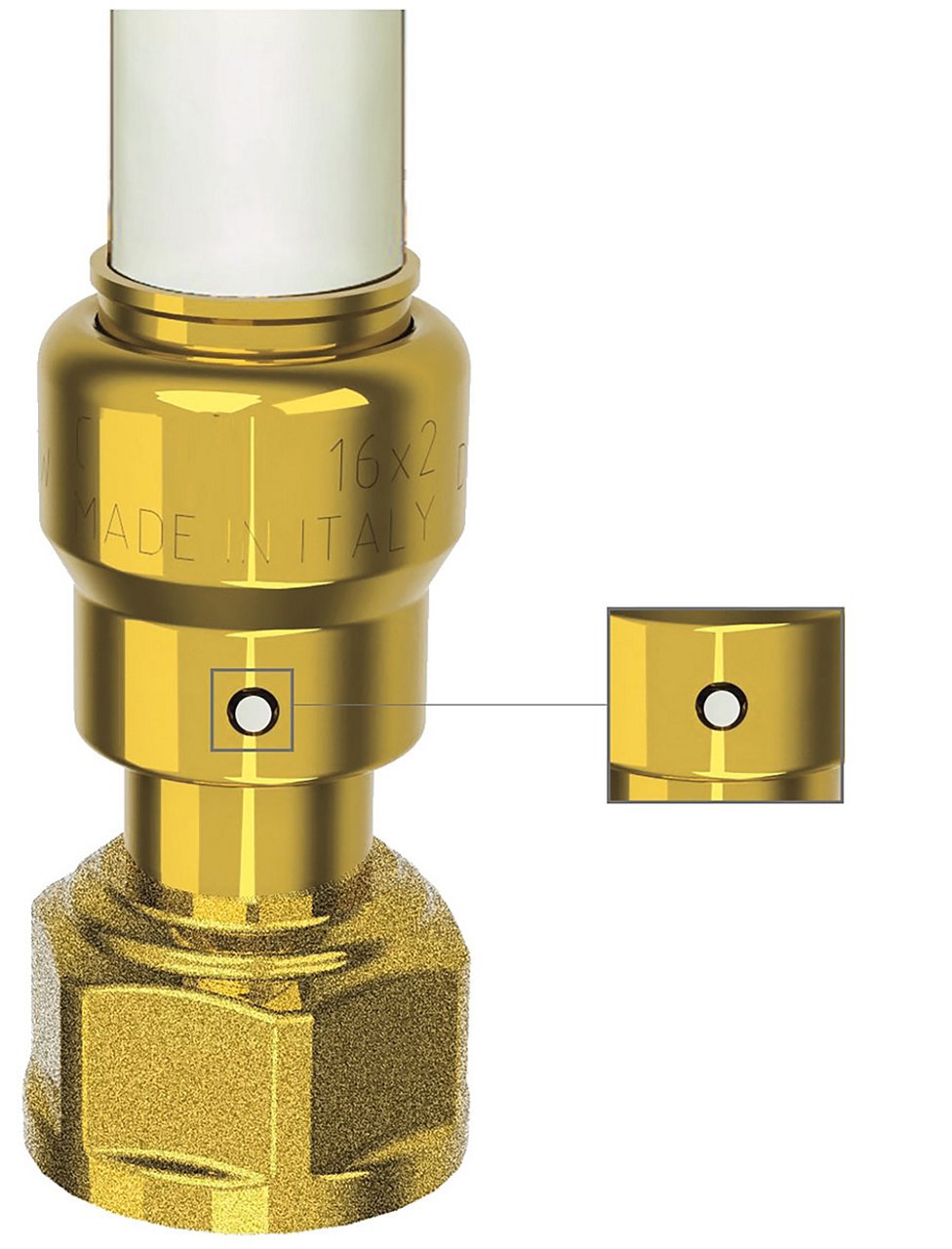

Schieben Sie den Fitting mit angemessenem Druck und in axialer Richtung bis zum Anschlag auf das kalibrierte Rohrende. Die korrekte Einschubtiefe ist durch die drei Kontrollfenster der Edelstahlpresshülse zu erkennen.

Die Verbindung ist einsatzbereit, wenn die optimale Einstecktiefe des Rohres fachgemäß durchgeführt wurde.

Die optimale Einschubtiefe ist beim Verschließen der Sichtfensters am Fitting erreicht.

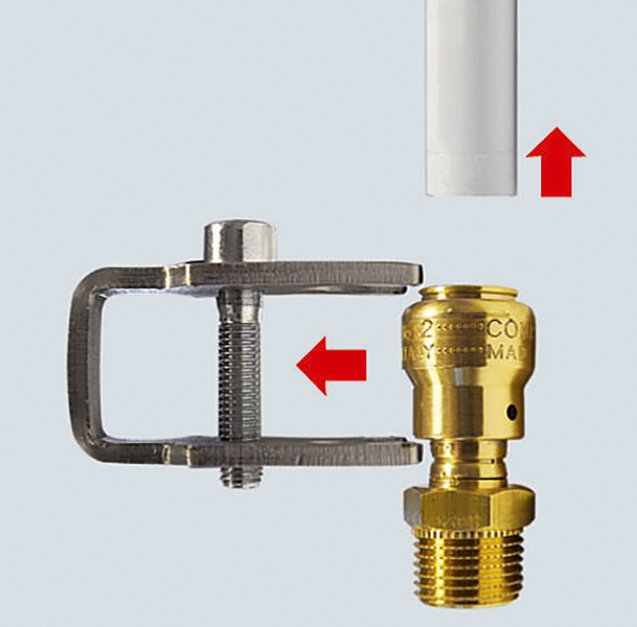

Demontage der Steckverbindung

Mit Hilfe eines Demontagewerkzeuges kann die Verbindung gelöst und der Fitting wiederverwendet werden.

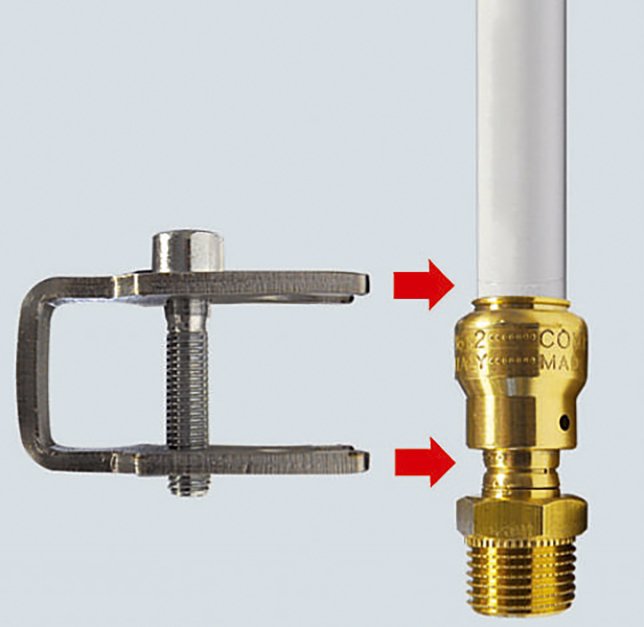

1. Ansetzen der Gabel gemäß Abbildung oberhalb und unterhalb.

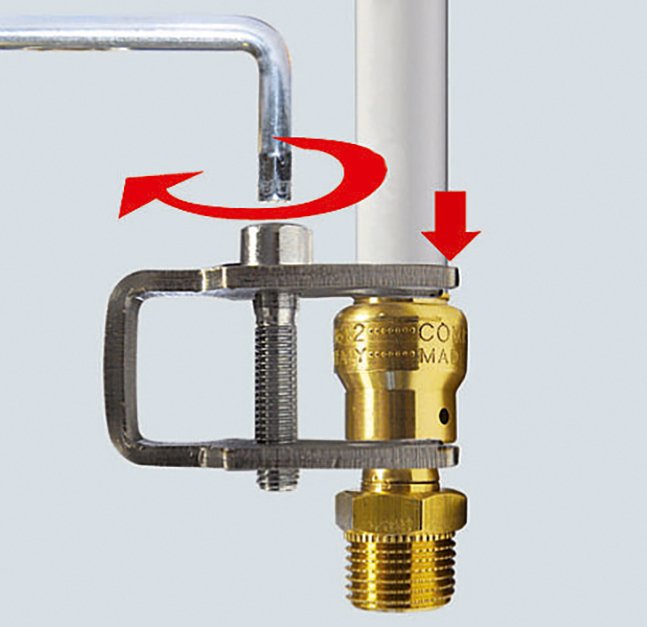

2. Durch eine komplette Drehung des Inbussschlüssels werden die Gabel und das Schraubelement zusammendedrückt.

3. Lösen der Verbindung durch Ausziehen des Rohres und entfernen des Werkzeuges. Der Steckfitting ist wiederverwendbar.

Produktempfehlungen:

Verarbeitungshinweise Steckfittings für Kupferrohre, PB und PEX-Kunststoffrohre

Bis zu 90% Zeitersparnis bei der Installation
Verwendbar bei Sanitär- und Heizungsanlagen
Montage ohne Presswerkzeug
Wiederverwendbar

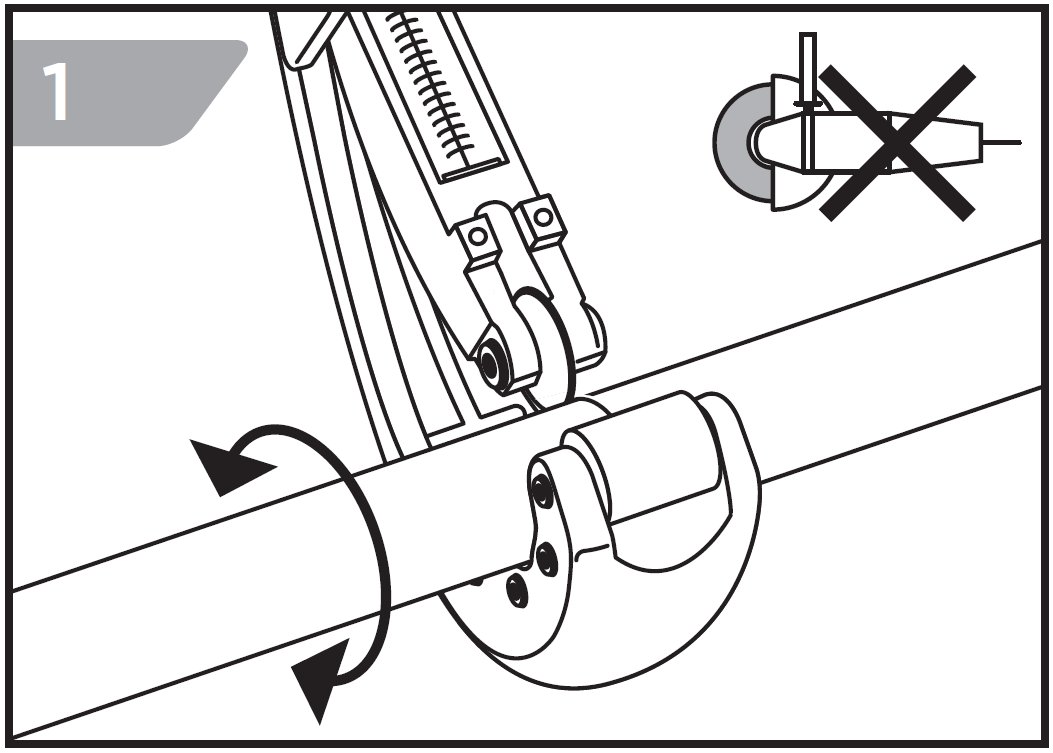

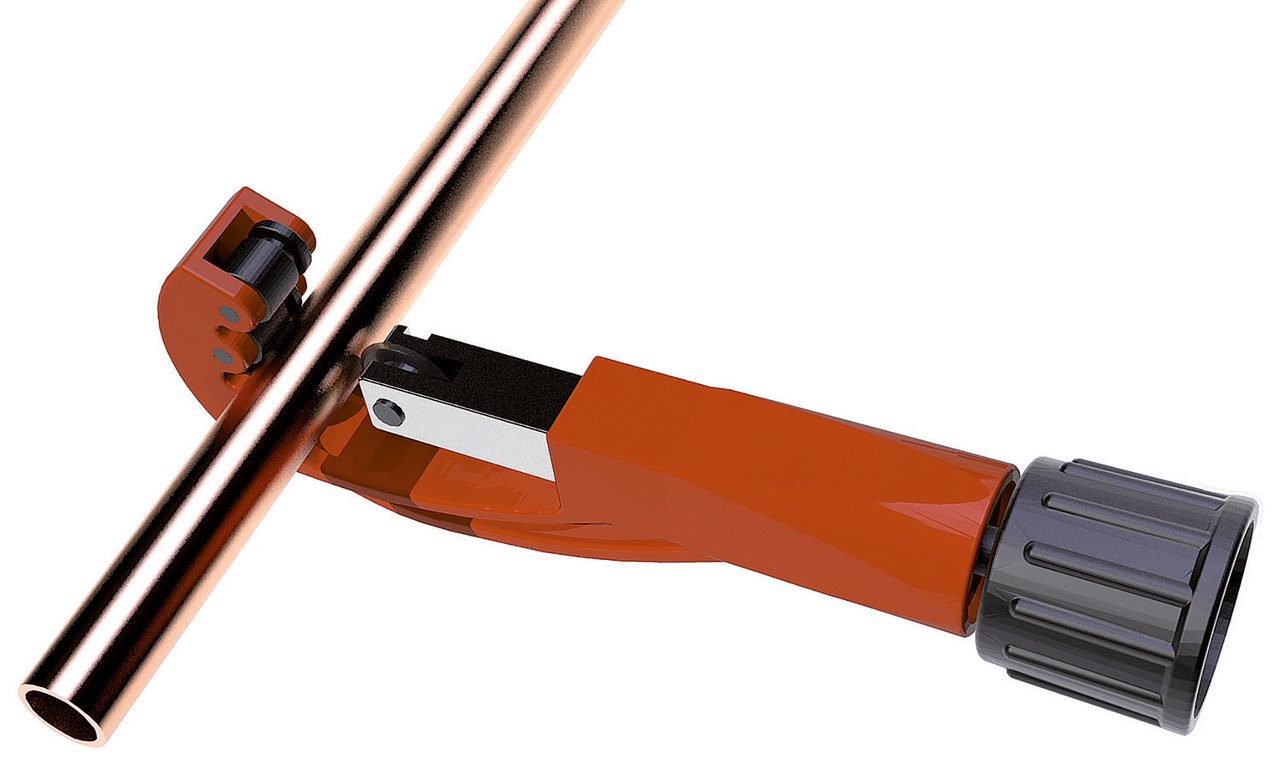

1. ABLÄNGEN DES ROHRES

Nach dem Abmessen mittels eines geeigneten Rohrabschneiders auf das erforderliche Maß schneiden.

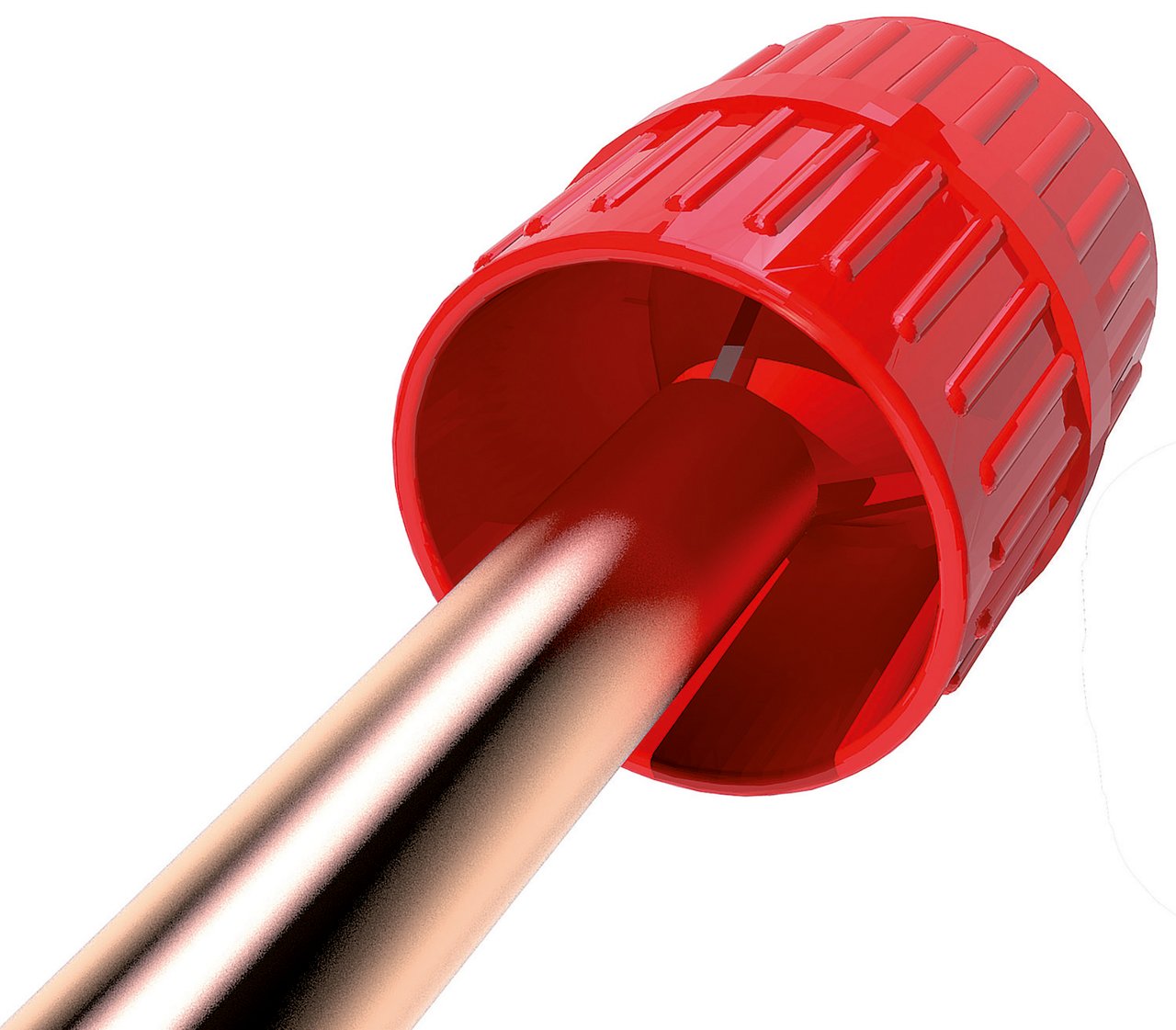

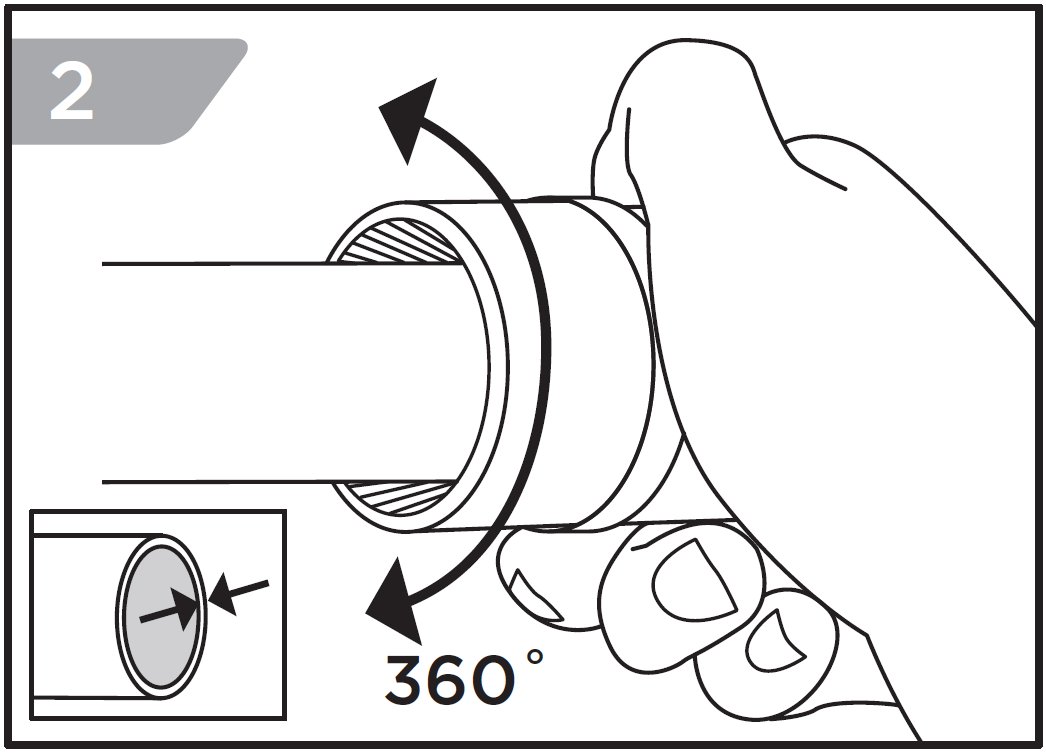

2. ENTGRATEN DES ROHRES

Die Rohrenden sind nach dem Abschneiden sorgfältig zu entgraten.

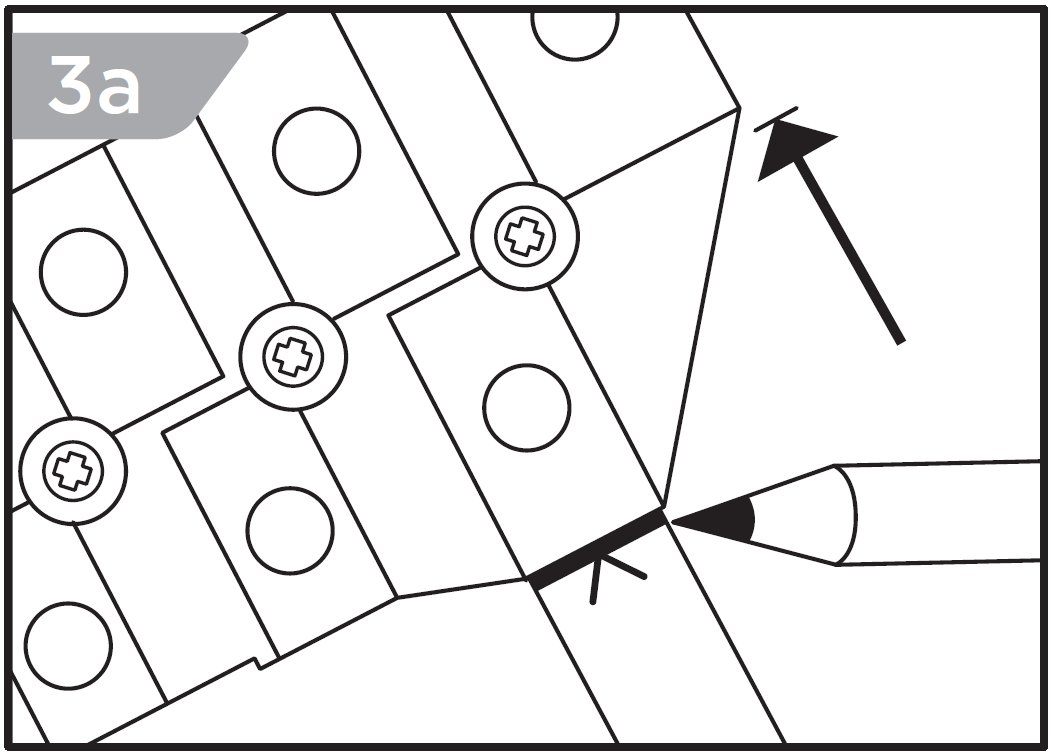

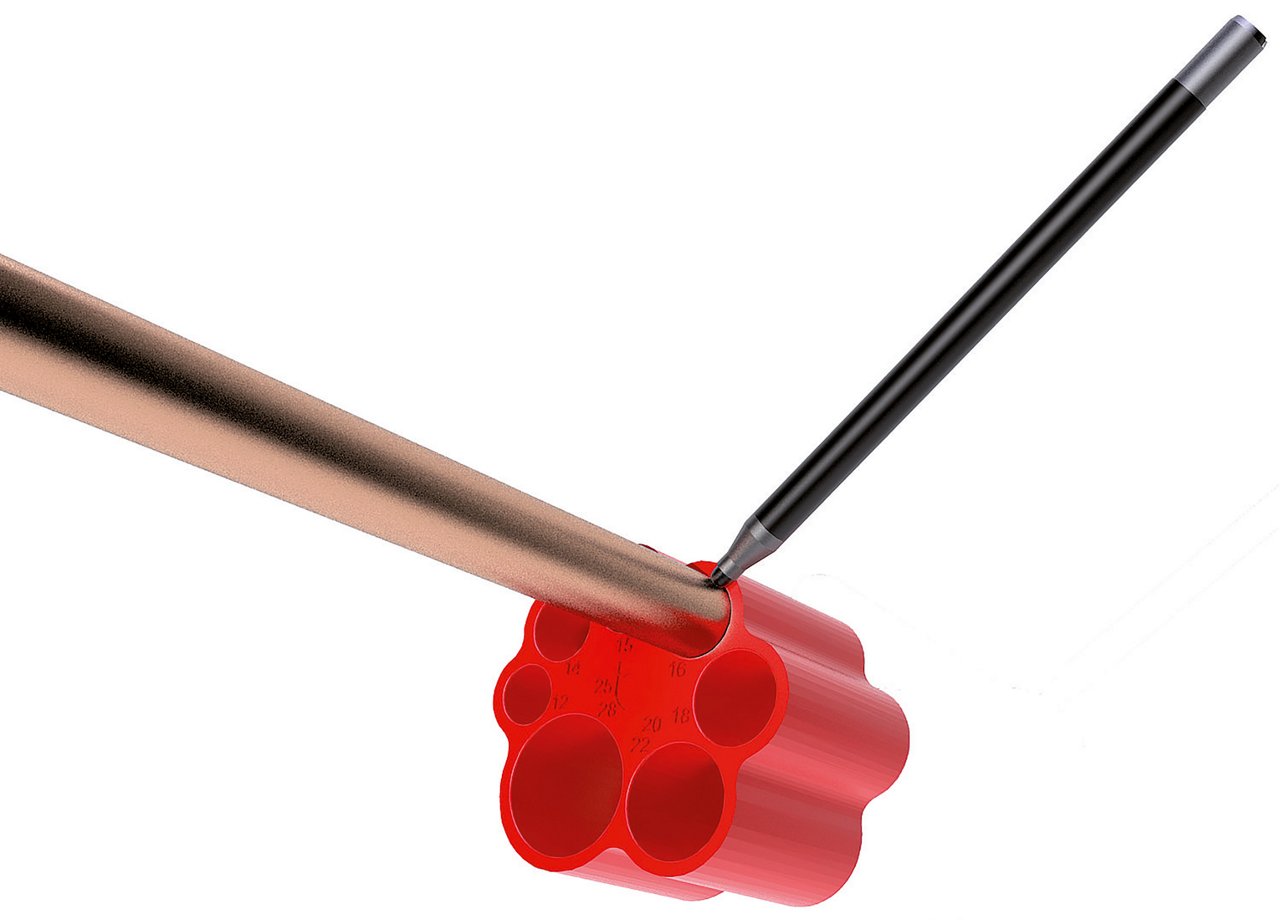

3. EINSTECKTIEFE DES ROHRES

Nach dem Abmessen mittels eines geeigneten Rohrabschneiders auf das erforderliche Maß schneiden.

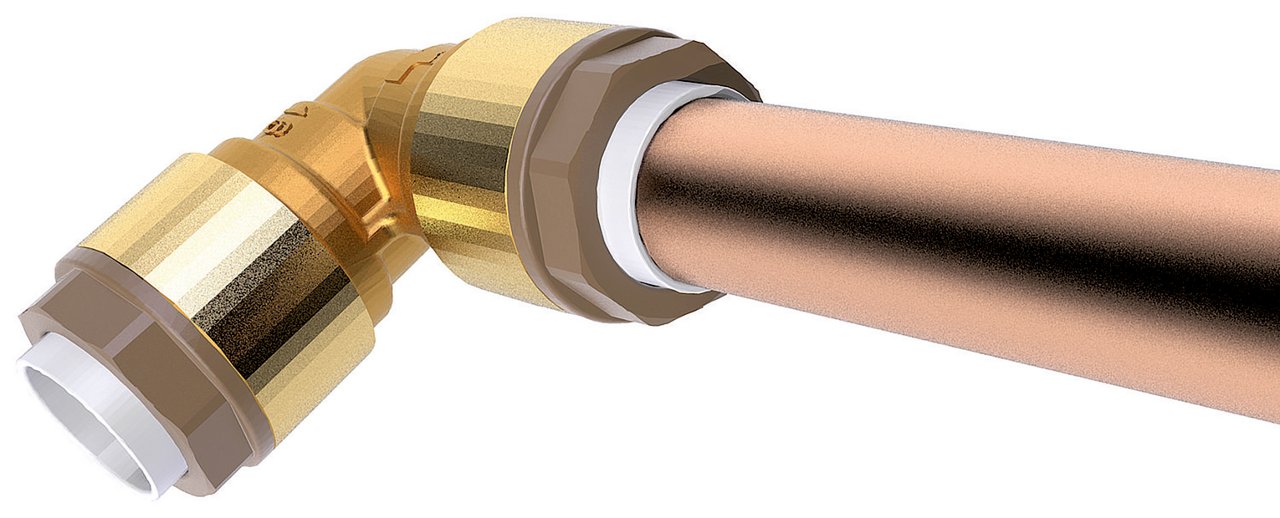

4. MONTAGE DES ROHRES

Nach dem Abmessen mittels eines geeigneten Rohrabschneiders auf das erforderliche Maß schneiden.

Produktempfehlungen:

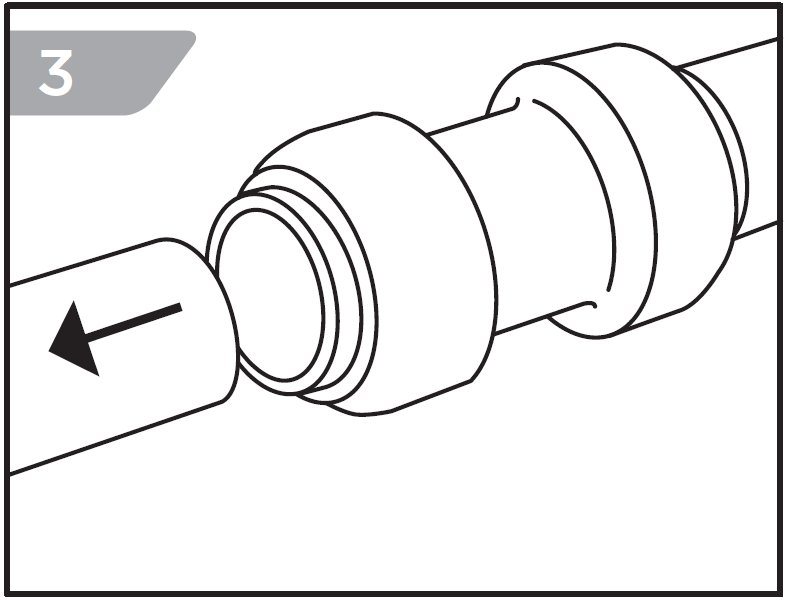

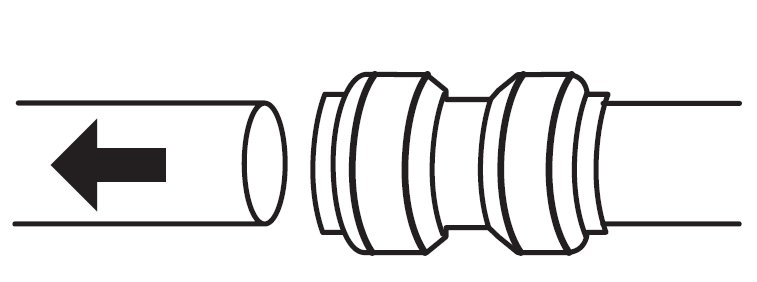

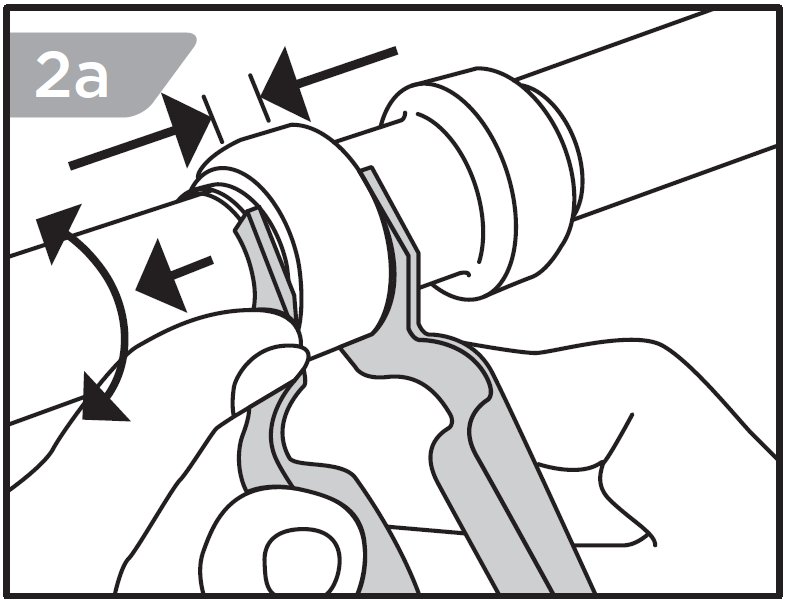

Demontage der Steckverbindung

Artikel-Nr. 90 844 39

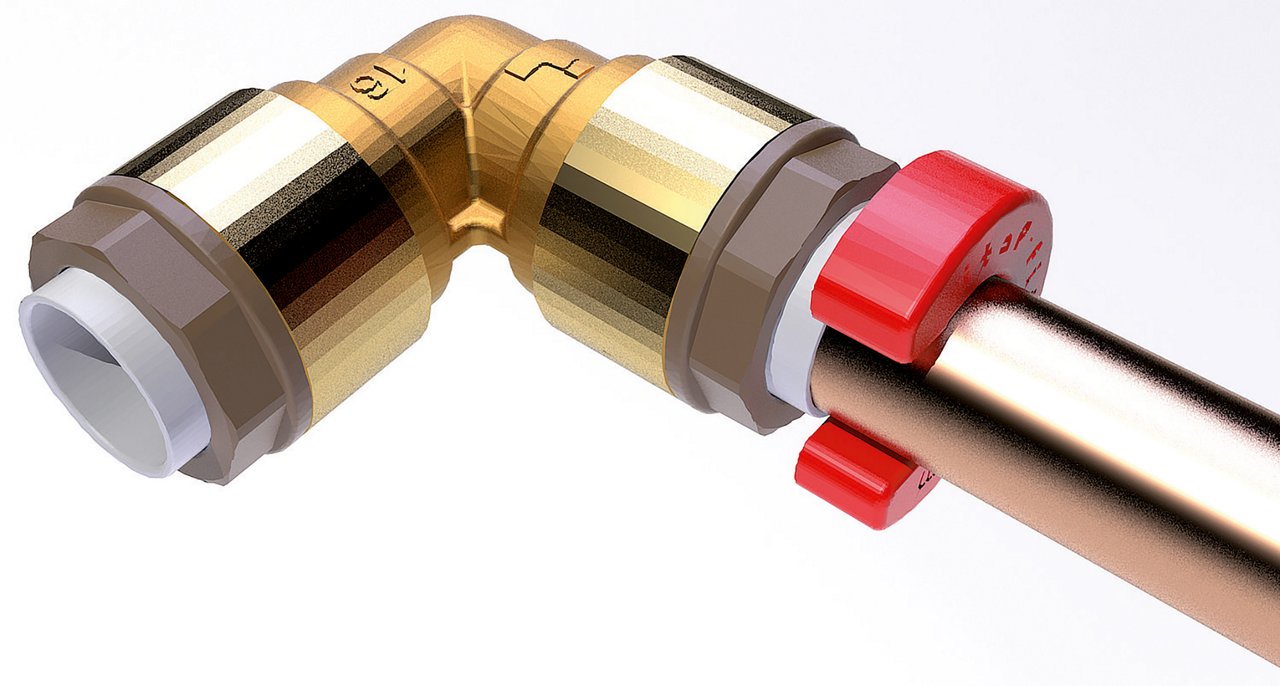

Zur Demontage der Steckverbindung muss die Feder mit einem Demontage-Clip gelöst werden. Der Steckfitting ist wiederverwendbar.

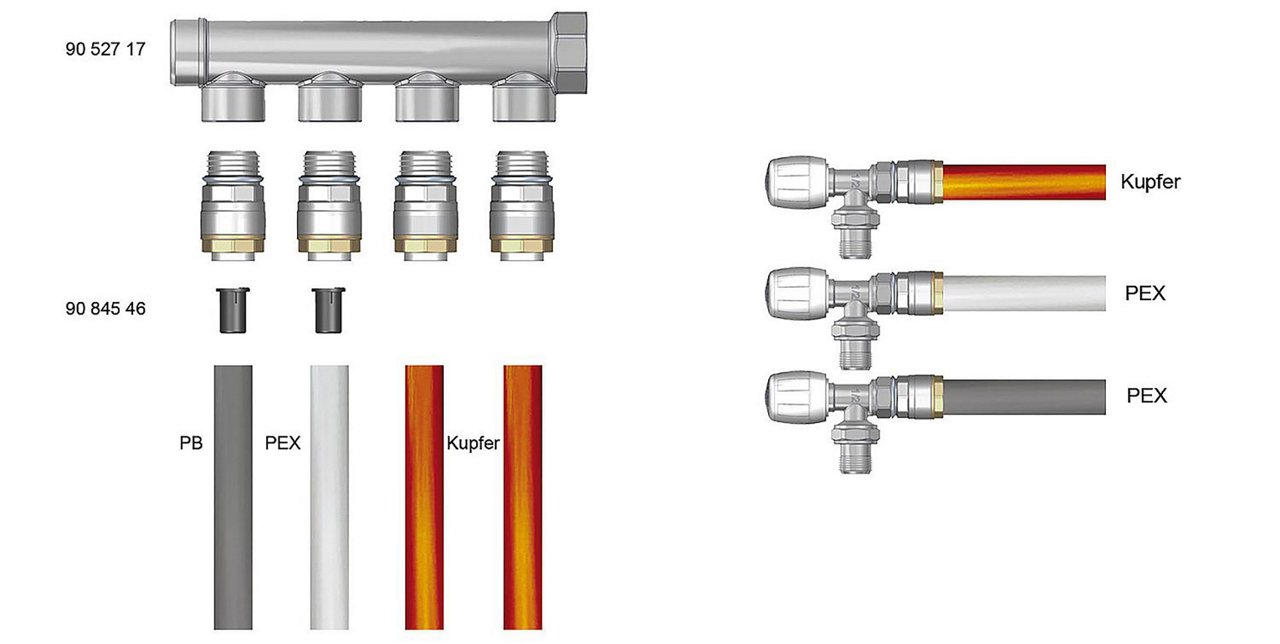

Verwendungsmöglichkeiten bei der Heizungsanlage (Beispiel)

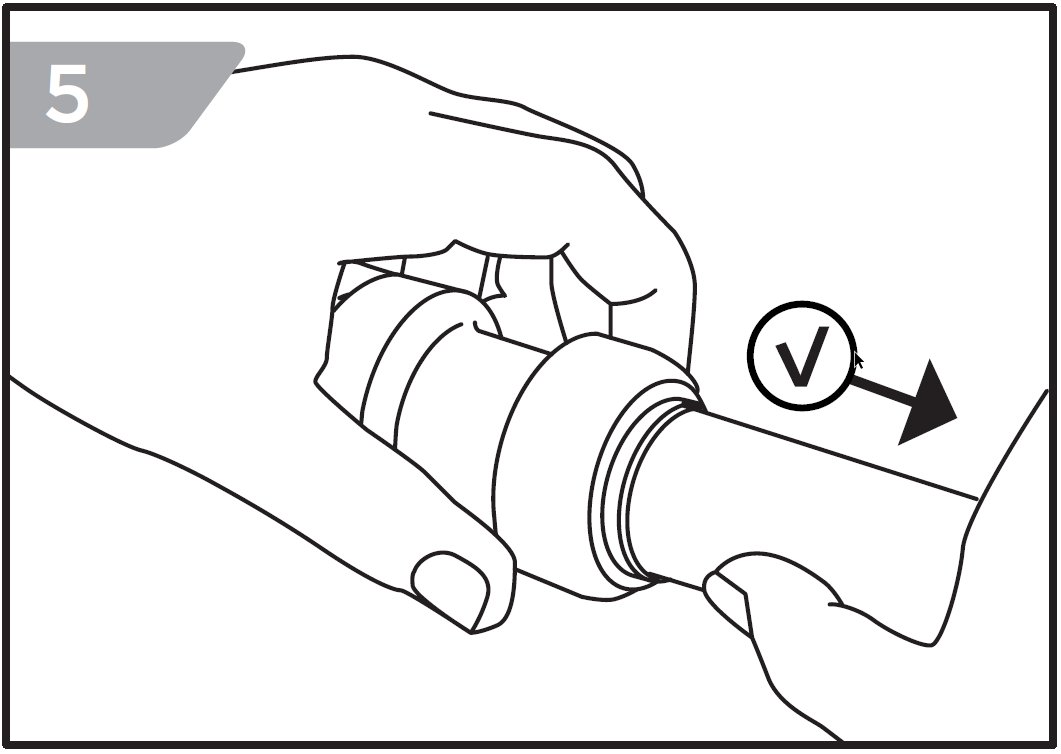

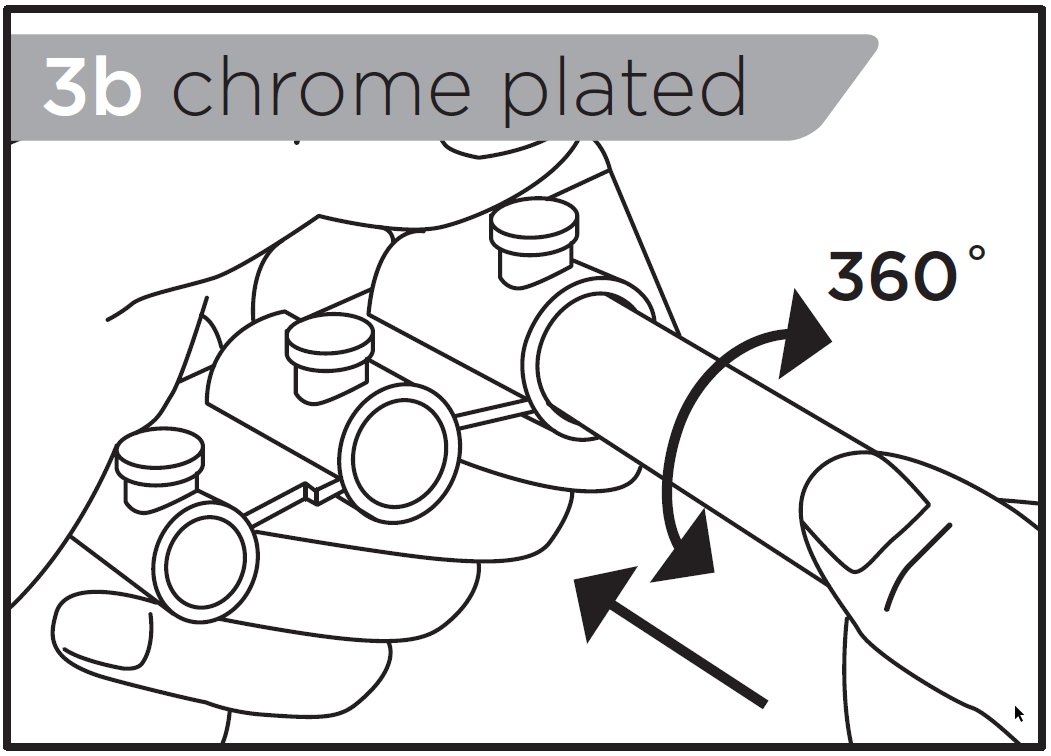

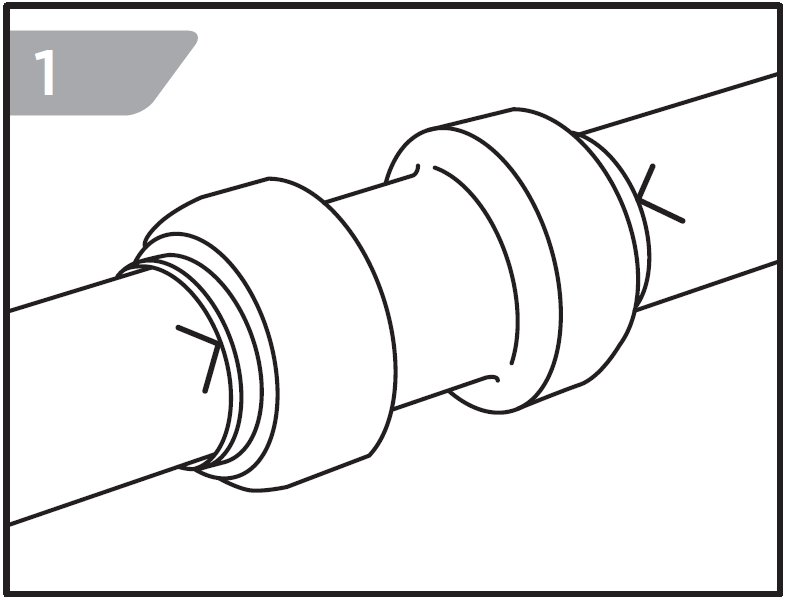

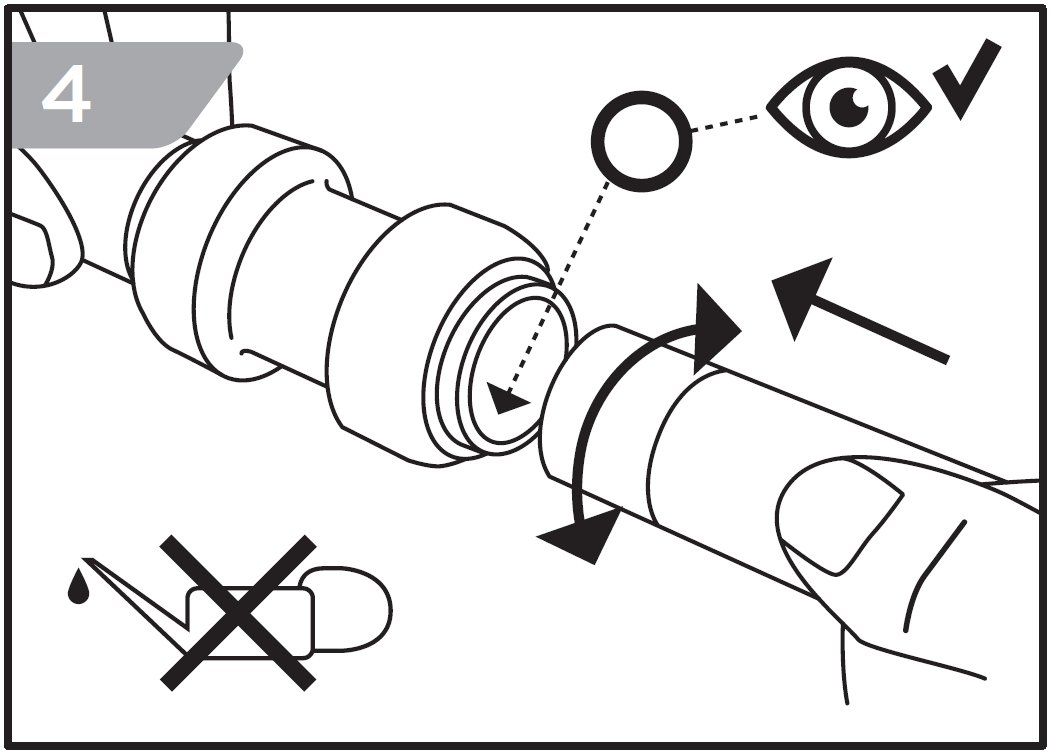

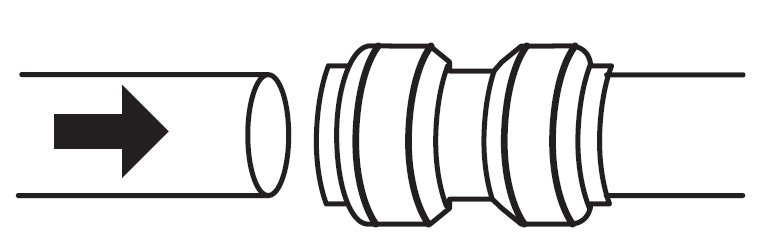

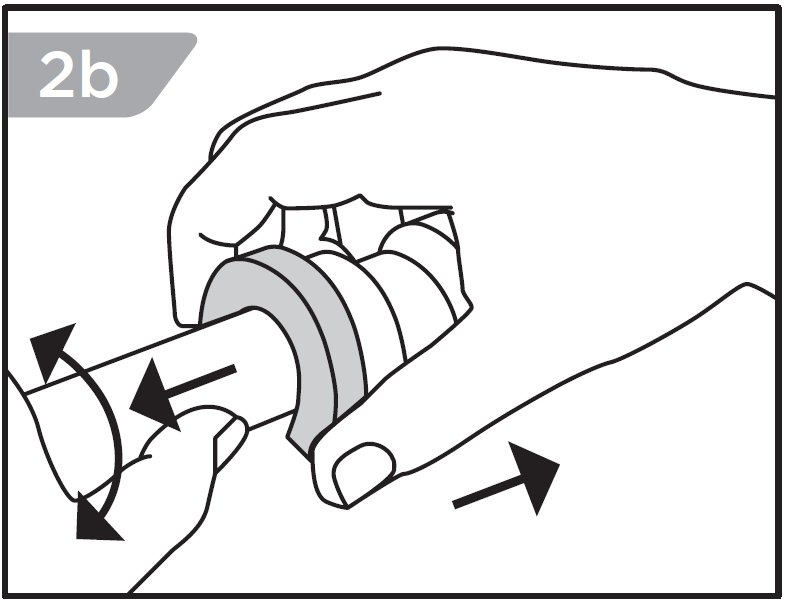

Verarbeitungshinweise: Steckfittings für Kupfer- und Edelstahlrohre

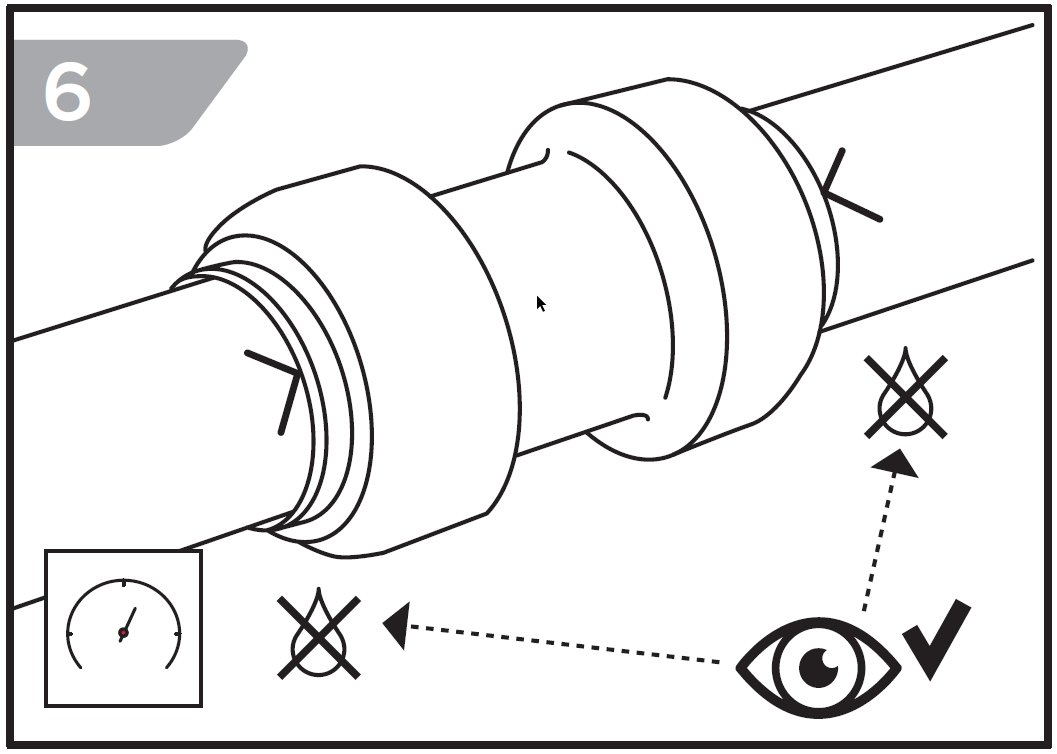

Installieren Sie die Steckfittings immer nach den veröffentlichten Anweisungen.

Produktempfehlungen Steckfittings für Kupferrohre:

Produktempfehlungen Steckfittings für Edelstahlrohre:

Produktempfehlungen: Steckfittings für Kunststoff, Kupfer und Aluminiumrohre
