Kunststoff-Klemmverbinder

Montageanleitung ⌀ 20mm - 50mm

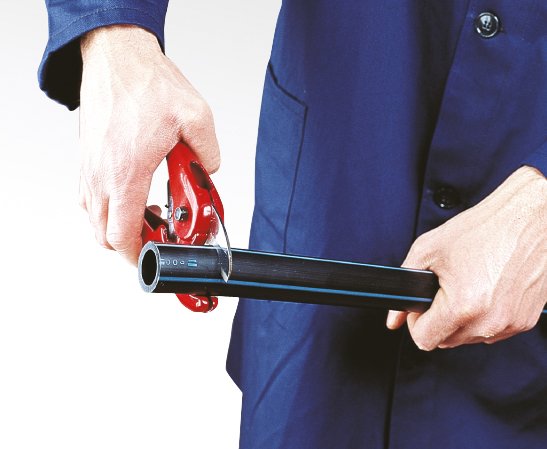

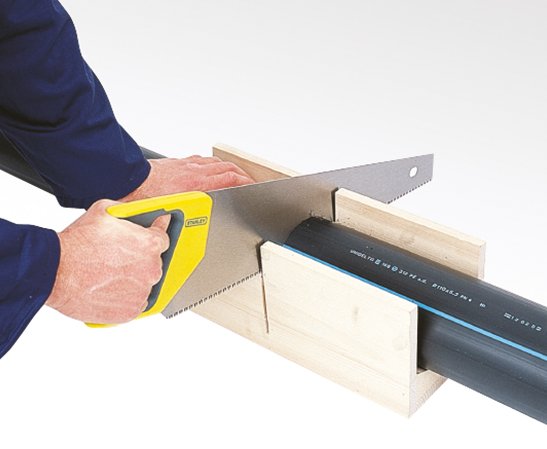

1. Das Rohr rechtwinkelig zur Achse mit einem entsprechenden Rohrschneider, einer Kreissäge oder Bandsäge schneiden. Es empfiehlt sich, eine entsprechende Führung zu verwenden, um einen geraden Abschnitt zu erhalten.

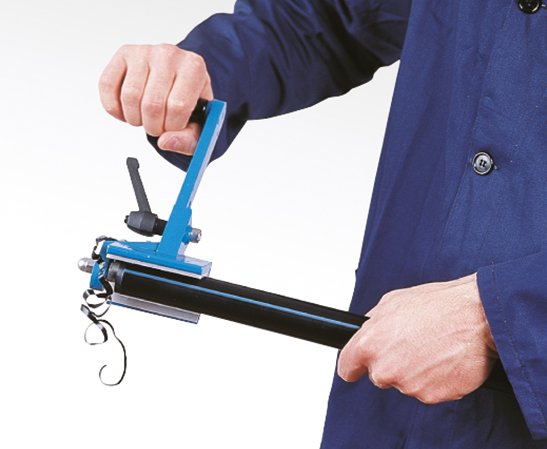

2. Durch den Schnitt verursachte Grate entfernen und die Rohrenden abrunden, um die Montage zu erleichtern und die Dichtung nicht zu beschädigen. Die Außenfläche des Rohres darf über die gesamte Einführungslänge in den Ventilkörper keine Mängel oder Einkerbungen aufweisen.

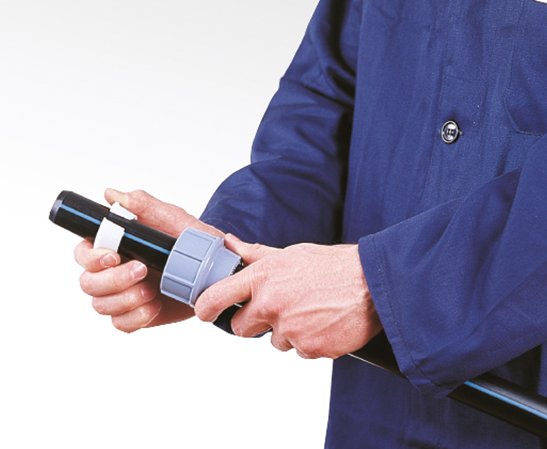

3. Die blaue Überwurfmutter lösen und sie auf das Rohr schieben, gefolgt vom Klemmring. Sicherstellen, dass die Konizität des Klemmrings in die richtige Richtung geht, d.h. der größere Teil richtet sich zum Ventilkörper.

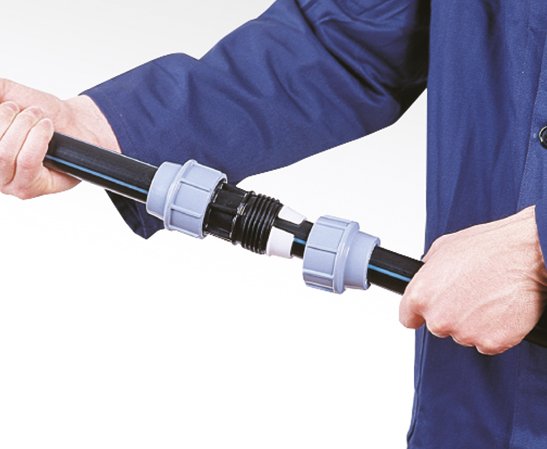

4. Das Rohr in Axialrichtung bis zum Innenanschlag hinter der Dichtung in das Ventil einführen.

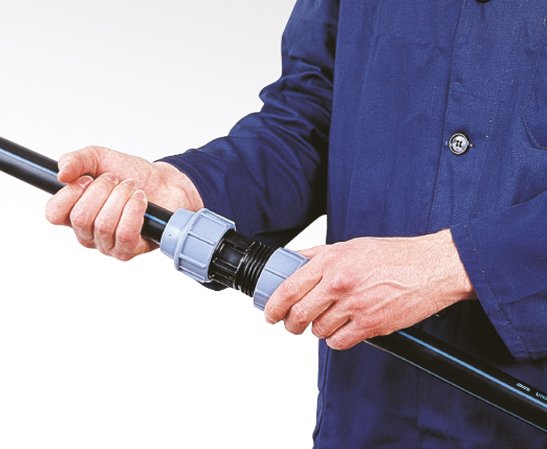

5. Die Überwurfmutter zuerst manuell anschrauben und danach mit einem entsprechenden Schraubschlüssel festziehen. Die Überwurfmutter muss unter Kraftanwendung geschlossen werden, obwohl es nicht notwendig ist, dass sie mit dem

Anschlag des Ventilkörpers in Kontakt kommt.

Montageanleitung ⌀ 65mm - 75mm

1. Das Rohr rechtwinkelig zur Achse mit einem entsprechenden Rohrschneider, einer Kreissäge oder Bandsäge schneiden. Es empfiehlt es sich, eine entsprechende Führung zu verwenden, um einen geraden Abschnitt zu erhalten.

2. Die blaue Überwurfmutter lösen, ohne die blockierten Ringe in ihrem Inneren zu entfernen (integriertes Bauteil).

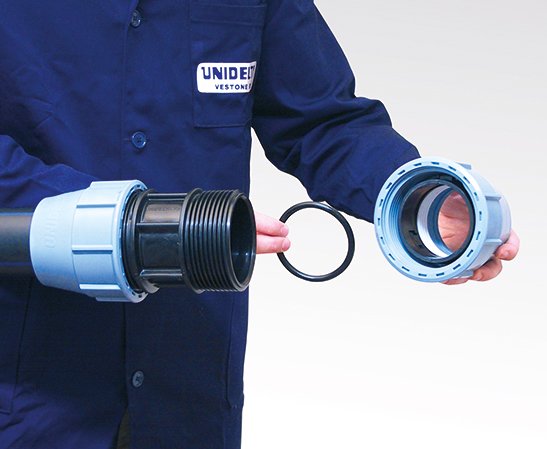

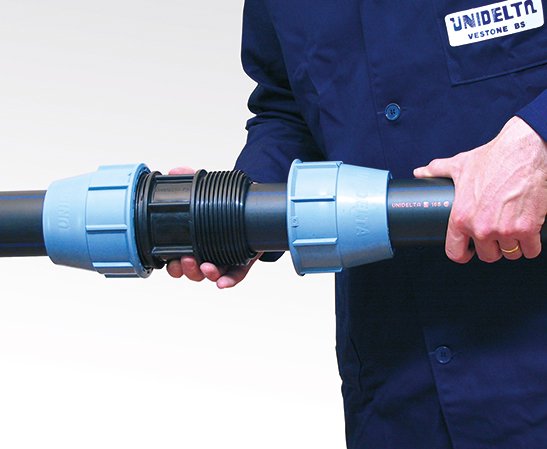

3. Das integrierte Bauteil auf das Rohr stecken, gefolgt von der Dichtung. Das Endteil des Rohres und die Dichtung sind mit einem Silikonfett zu schmieren, das für die Verbringung von Trinkwasser geeignet ist.

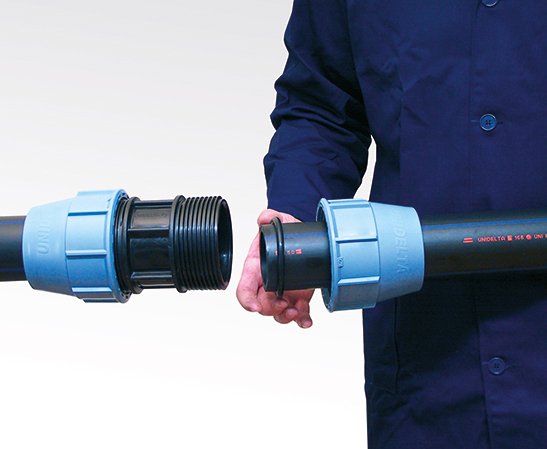

4. Das Rohr in das Ventil in Axialrichtung bis zum Innenanschlag des Ventilkörpers einführen.

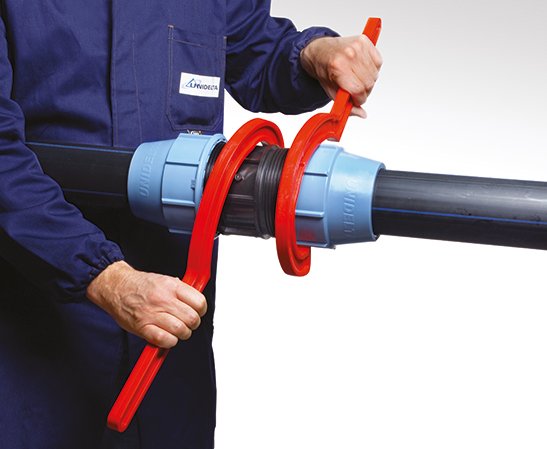

5. Die Überwurfmutter zuerst manuell anschrauben und danach mit einem Schraubschlüssel festziehen. Die Überwurfmutter muss unter  Kraftanwendung geschlossen werden, obwohl es nicht notwendig ist, dass sie mit dem Anschlag des Ventilkörpers in Kontakt kommt.
